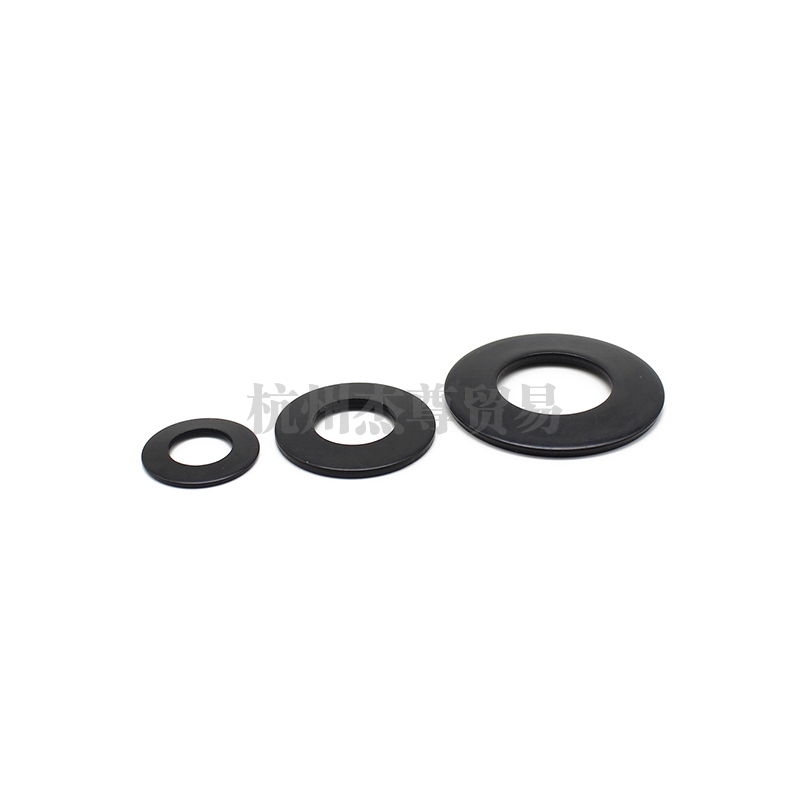

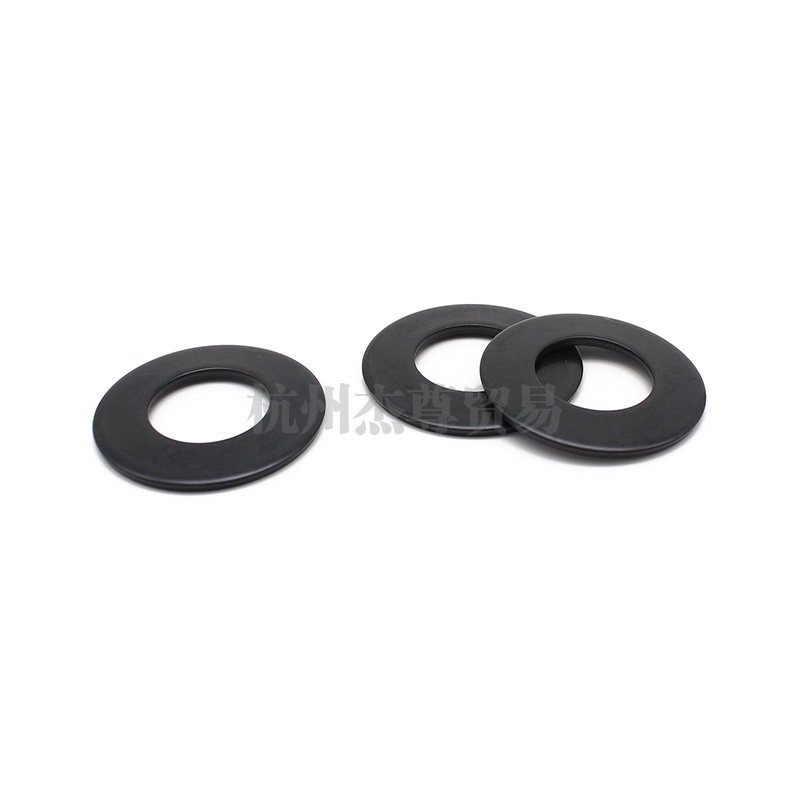

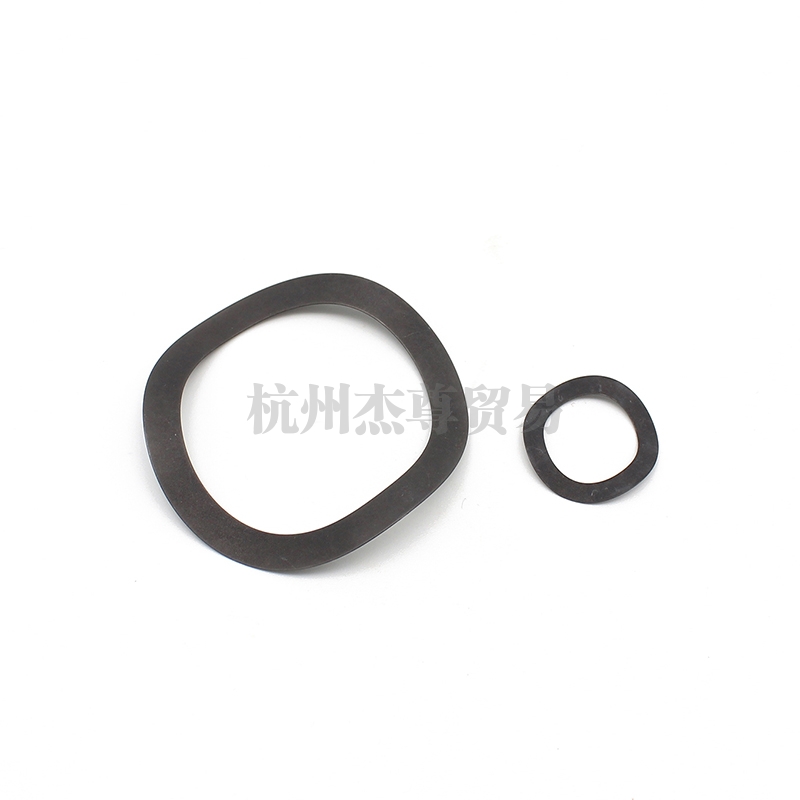

關于碟形彈簧

  碟形彈簧的使用歷史久遠，但僅在近年來被大量使用。碟形彈簧與其他彈簧相比，具有如下特征,碟形彈簧的這種特性，使得設計時自由度很大。

a)  使用空間小，只要很小的變形就可以產生很大的負荷。

b)  選擇不同高度與板厚的比值（h/t），或采用不同的串聯或并聯組合，可以獲得各種所需的彈簧特性。

碟形彈簧的特性

  碟形彈簧的特性和其他彈簧的不同，呈獨特的非線性。即隨著負荷的增大，彈簧的剛度逐漸變小。而且剛度變化僅與碟簧有效高度及板厚的比值（h/t）相關。當h/t=0時，接近線性關系。隨著h/t值的增大，剛度的變化也隨之增大。如圖1所示，h/t值對彈簧特性的影響很大。

圖1 單一碟形彈簧的特性                         圖2 組合碟形彈簧的特性

  單片碟形彈簧的負荷不夠，或壓縮量不夠時，可以多片組合起來使用。碟簧的組合方式與特性的關系如圖2所示。即有如下幾種組合方式。

（A）   并聯組合

多片碟簧方向相同重疊使用。其特性為與單一碟簧相比，組合的負荷是組合碟簧數量的倍數。

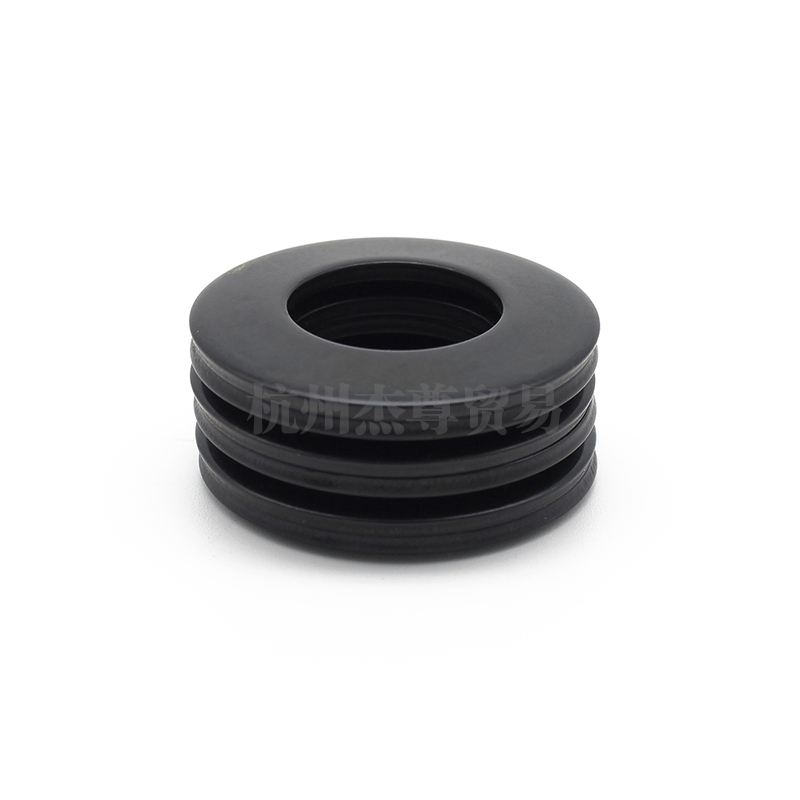

（B）   串聯組合

多片彈簧反方向重疊使用。其特性為與單一碟簧相比，組合的壓縮量是組合碟簧數量的倍數。

（C）   并串聯組合

并聯組合進行串聯使用。其特性為與單一碟簧相比，碟簧組合的負荷是并聯碟簧數量的倍數，壓縮量是串聯數量的倍數。

       在實際使用中，當?shù)山咏粔浩綍r，負荷會急劇增大。因此使用時對負荷特性要求很高的情況，使用的最大壓縮量需控制在有效壓縮量的75%以下。

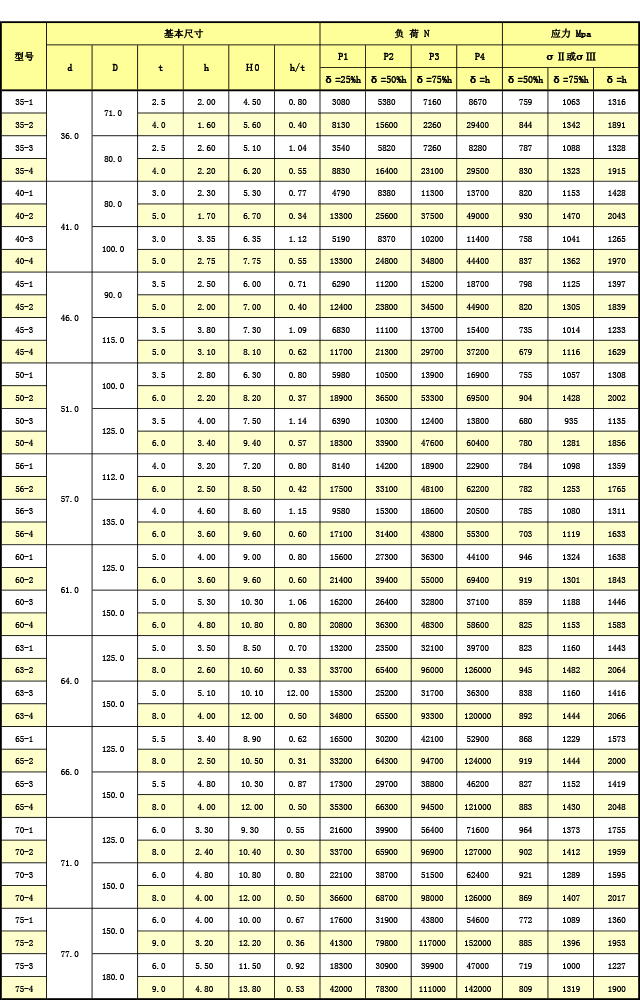

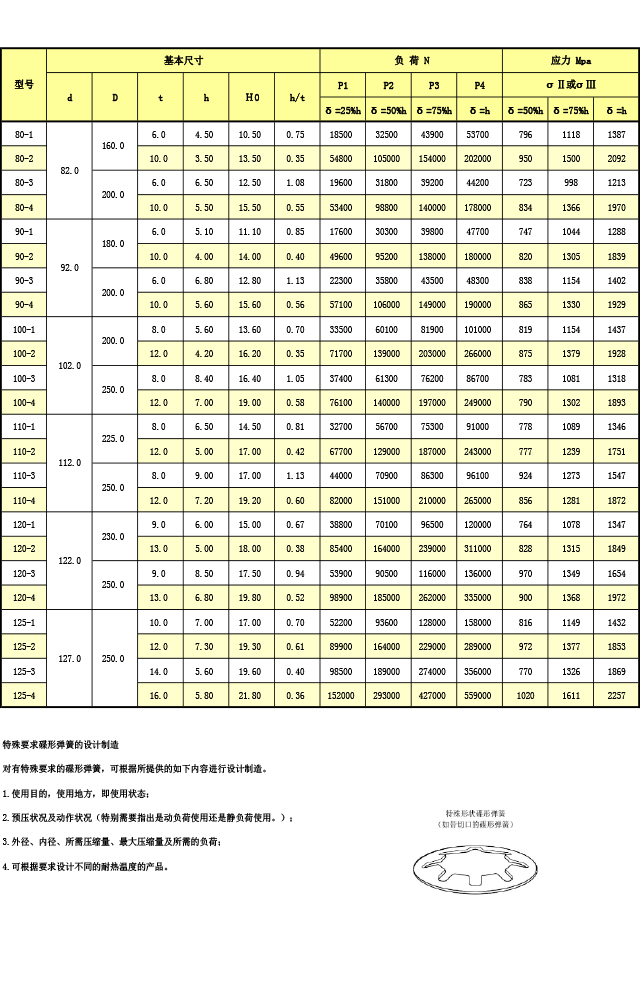

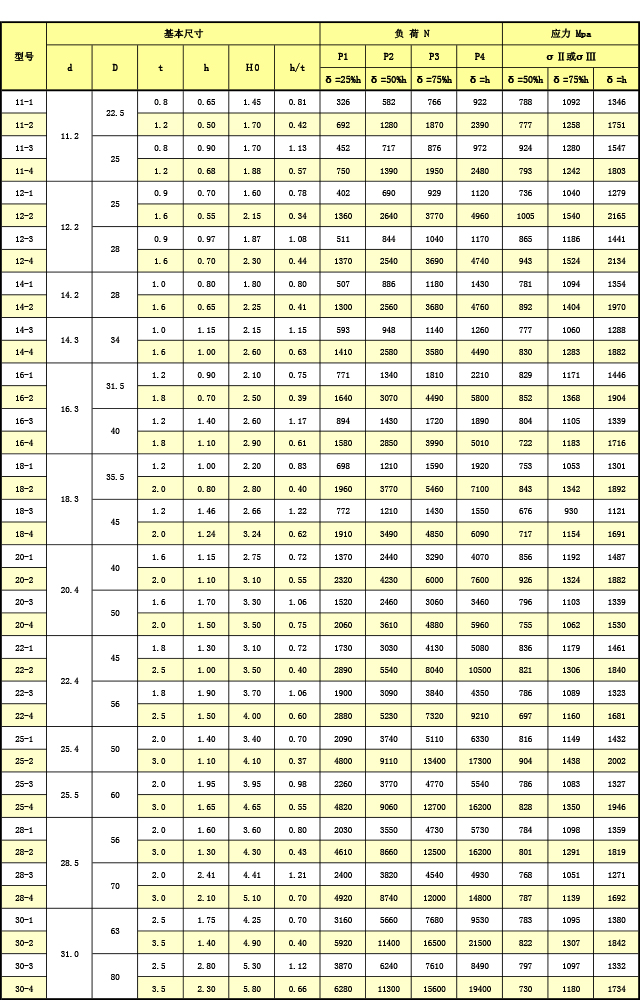

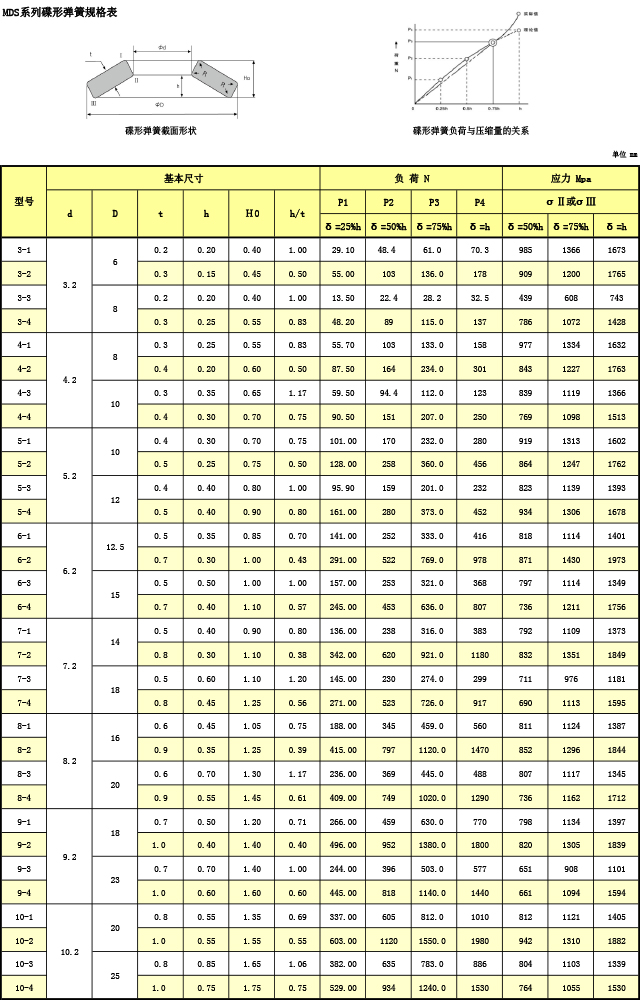

MDS碟形彈簧規格表.pdf
